Ray 电壁挂炉
- eBUS连接
- 两级保护模式，防冻抗冻
- 舒适运行
- 更大显示屏，方便操作
- 全屋水循环

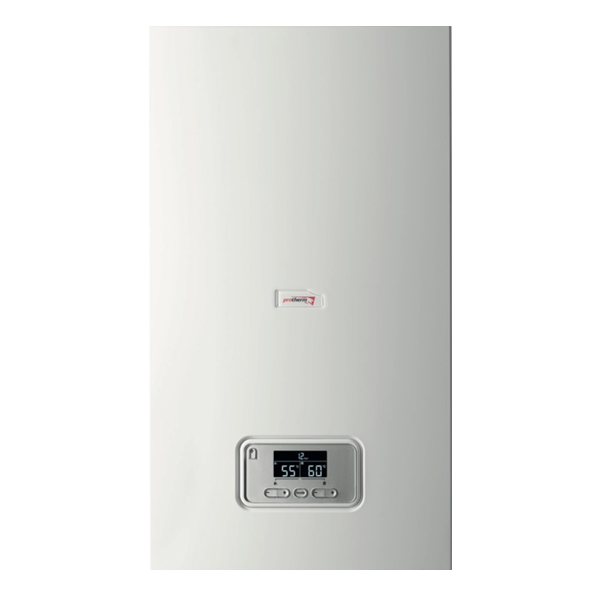

注释：本宣传所示产品图为博途Ray，型号RAY PROTHERM 28 KE /14 CN，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考。
电壁挂炉（14/18/21/24/28kW）
Ray是一款带有eBUS 连接的电壁挂式锅炉，可以与Protherm供热设备、系统组件和控制器连接，可实现28kWx7多台并联。
技术参数表
| RAY PROTHERM 14KE/14 CN | RAY PROTHERM 18KE/14 CN | RAY PROTHERM 21KE/14 CN | RAY PROTHERM 24KE/14 CN | RAY PROTHERM 28KE/14 CN | |
|---|---|---|---|---|---|
| 电热棒 | 2X7kW | 3x6kW | 3x7kW | 4x6kW | 4x7kW |
| 单相电流max(A) | 23 | 27.5 | 32 | 36.5 | 43 |
| 熔断电流(A) | 25 | 32 | 40 | 40 | 50 |
| 铜线线径 | 4mm² | 6mm² | 6mm² | 10mm² | 10mm² |
| 输出 | 14kW | 18kW | 21kW | 24kW | 28kW |
| 电气连接 | 380v | 380v | 380v | 380v | 380v |
| 采暖水温度 | 25-85℃ | 25-85℃ | 25-85℃ | 25-85℃ | 25-85℃ |
| 安全温度限制 | 95℃ | 95℃ | 95℃ | 95℃ | 95℃ |
| 循环泵最大扬程 | 50kPa | 50kPa | 50kPa | 50kPa | 50kPa |
| 膨胀罐 | 8L | 8L | 8L | 8L | 8L |
| 工作压力 | 80-300kPa | 80-300kPa | 80-300kPa | 80-300kPa | 80-300kPa |
| 推荐工作压力 | 100-200kPa | 100-200kPa | 100-200kPa | 100-200kPa | 100-200kPa |
| 供回水接口 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 |
| 泄水口接口 | G1/2″ | G1/2” | G1/2″ | G1/2″ | G1/2” |
| 尺寸 | 410x740x315mm | 410x740x315mm | 410x740x315mm | 410x740x315mm | 410x740x315mm |
| 壁挂炉无水重量 | 35kg | 35kg | 35kg | 35kg | 35kg |
